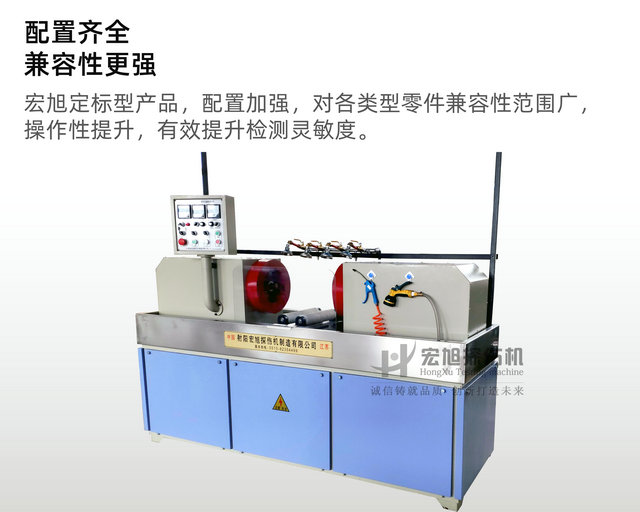

概述：

HCJW-2000加強型通用熒光磁粉探傷機，相比普通的通用熒光磁粉探傷機，能夠檢測更多樣式的零件，特別是加強了環形件的檢測方便性及效率。

HCJW-2000加強型通用熒光磁粉探傷機的設計、生產制造嚴格按照中華人民共和國磁粉探傷機《GB/T 15822.3-2005無損檢測磁粉檢測第3部分：設備標準》、機械工業部行業磁粉探傷機《JB/T8290-2011》標準執行。

可滿足長度小于490mm；直徑小于200mm各類軸、棒、鋼管、環形件以及與此類零件類似異形件的熒光磁粉無損檢測。

設備特點：

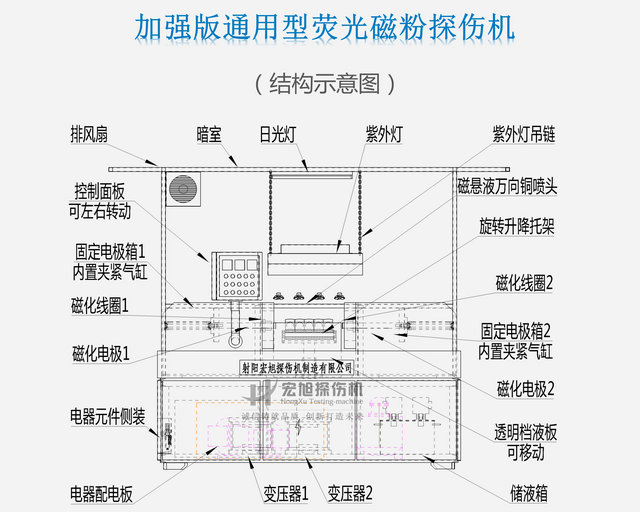

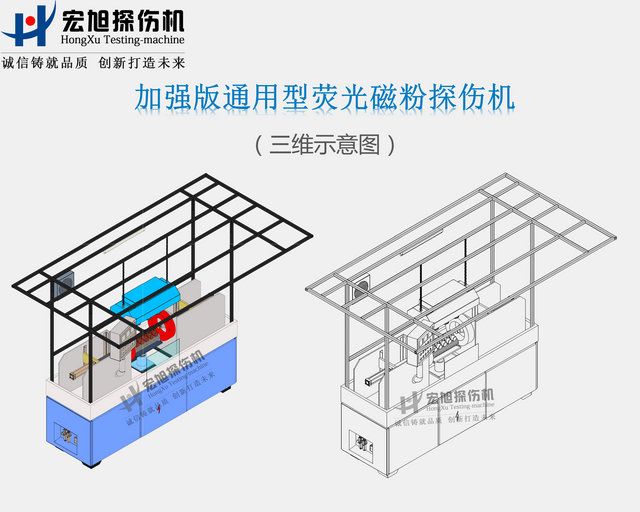

1、整機采用機電一體框架暗室結構設計制造，結構緊湊、整體感強；

2、設備配裝手動旋轉升降托架，便于支承重型軸、棒類零件，亦可支承環形類零件，具有升降調節中心高、手動轉動工件三維位置輔助操作者觀察的功能，

3、設備的磁化電極分左右固定電極箱固定，分別配裝氣缸，分別可控，用于對工件進行直接通電法與中心導體法磁檢測方法的實施和。可伸出長行程的磁化電極便于對工件進行自動中心導體法檢測，無需人工穿棒。

4、設備設計有兩只固定磁化線圈，分別套在左右電極的外面，電極從磁化線圈的中心穿出，不影響工件的上下料，配合電極可實現對工件一次性磁化檢測全部裂紋缺陷的目的。

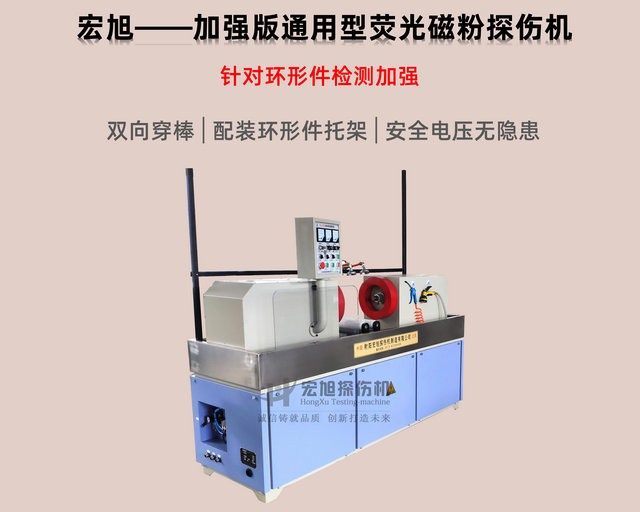

5、本機屬于加強型通用磁粉探傷機，針對環形類需進行中心導體法檢測進行加強，配裝可升降托架，配裝長行程氣缸及加長電極軸，可自動雙向穿棒，無需手動穿棒。托架可平面旋轉，托架上托輥可手動前后旋轉。

6、本機采用隔離變壓器向周縱向磁化裝置提供36V電源，低電壓輸出，安全可靠，工作壽命長。

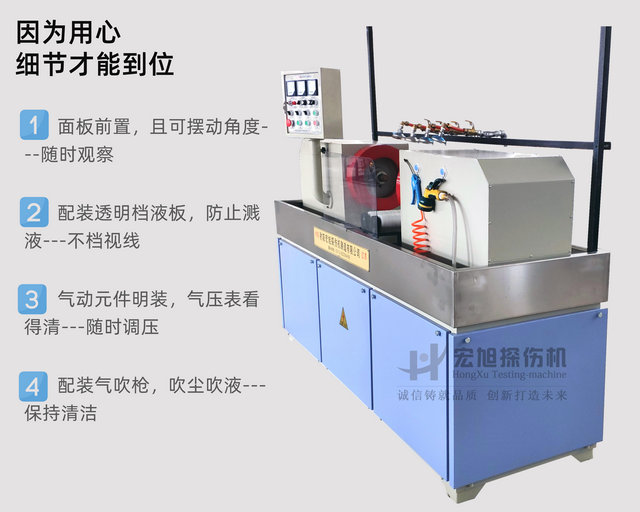

7、該機在主控制面板外配裝腳踏開關，便于操作，同時配有透明的檔液板，不會遮檔視線，配有氣吹槍便于對設備的清潔。

檢測原理：

檢測軸、棒、鋼管及類似軸棒的異形零件，采用直接通電法及線圈感應法進行一次性復合磁化，可零件表面及近表面全部裂紋缺陷。

檢測中心帶孔的零件及其它相似零件（中心帶孔）采用中心導體法，配套加長電極可自動從零件內孔中穿過，用以實現中心導體法檢測。
