產品名稱	產品型號	產品規格
外齒圈專用熒光磁粉探傷機	HCDG-6000	半封閉機電一體

產品說明：

概述

HCDG-6000型外齒圈專用熒光磁粉探傷機，為我宏旭公司于2015年1月新開發的一款針對直徑不超過600mm外齒圈（外齒）進行批量檢測（可一次性檢測6只）的專用磁粉無損檢測設備，配套新型LED高強度紫外燈及獨立旋轉立式觀察臺。

功能簡介

1、外齒圈磁粉探傷機采用閉路磁軛針對外齒圈（也可檢測軸承環）等內圈光滑的探傷環形件進行中心導體閉路磁軛磁化，此種無損檢測法是現今最有效檢測環形件的MT磁檢測法。

2、外齒圈磁粉探傷機通過對周、縱向開關的“通/斷”可以有周向磁化、縱向閉路磁軛磁化、周縱向復合磁化等多種磁化方式。

3、外齒圈探傷機整機采用觸摸屏顯及PLC進行電流數顯，全數字式控制，具有管理員及操作者兩套獨立系統、磁化電流預選、磁化電流上下限報警，變壓器溫控檢測、檢測工件計數功能。

4、配有主控制面板、輔助控制面板、腳踏開關便于操作者對整機的隨心控制。

外齒圈磁粉探傷機輔助控制面板

5、外齒圈探傷機配有電機升降轉動懸吊臂，可在懸吊工件時進行自動轉動磁化、檢測，且可根據外齒圈內環徑大小電動上下調節外齒圈中心高，便于閉路磁軛的中心穿棒省時省力更先進（懸吊臂可一次性加裝6只工件）。

6、外齒圈探傷機配備獨立可旋轉方向舵式觀察支架，當檢測任務多時，可配專人磁化、專人檢測提高檢測效率。

7、半封閉暗室結構（前置雙開滑動式遮光布簾），配UV365LED冷光源高強度紫外燈（距工件表面380mm處不小于8000μw/cm2），大大提高檢測時紫外光與熒光磁粉所形成磁痕的對比度，減輕檢測人員的觀察疲勞。

注明：1、采用配套的高強度LED紫外燈后，當白光光照度不強時無需拉上遮光布簾，檢測環境更舒服。

2、配套的高強度紫外燈為可移動設計，可在需要時移動到獨立觀察位。

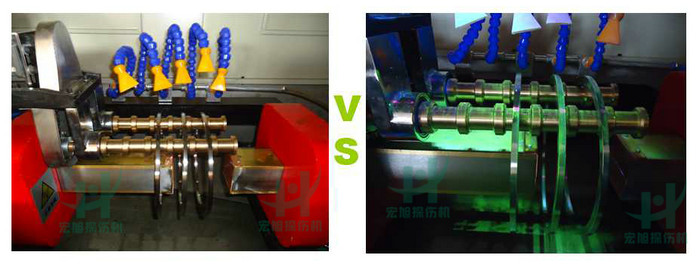

白光紫外光

主要技術指標

序號	項目	說明
1	輸入電源	三相四線AC380V 50Hz 最大瞬時線電流約250A（電源進線截面應≥16mm2銅芯電纜）
2	氣源	氣壓0.4MPa_0.8MPa，流量≮0.1M 3 /分
3	磁化電流	周向磁化電流：AC 0—6000A 連續可調，帶斷電相位控制功能
3	磁化電流	縱向磁化磁勢：AC 0—24000AT(150T*160A)連續可調，帶斷電相位控制功能
4	磁化方式	周向交流磁化、縱向閉路磁軛交流磁化、周縱向復合磁化
5	退磁電流	周向交流6000A—0；縱向交流24000AT—0
6	退磁效果	工件退磁后剩磁≤0.2mT
7	靈敏度	按《中華人民共和國機械行業標準JB/T6065—92》磁粉探傷用標準試片規定，以30/100的A型試片測試，在工件的任意方位顯示清晰。
8	操作方式	自動控制和手動操作
9	線圈匝數	150T
10	穿棒行程	200mm
11	夾緊方式	氣缸夾緊（氣源用戶自備）
12	暫載率：	20％
13	紫外線光強度	距工件表面380mm處不小于8000μw/cm2
14	照明燈	20W×1日光管
15	排風	軸流風扇×2
16	總重量	約1.2T

注意事項

1、本機為機電一體半封閉結構，出廠前已全部安裝到位，僅需將主電源、紫外燈及腳踏開關、暗室布簾安裝到位即可。

2、在進行接線或斷線操作之前應將設備電源關閉。

3、嚴禁在工件吊桿上裝有工件時電動調節吊桿高度。

4、電源接線必須符合該機所示相序。并且電源進線截面應≥16mm2銅芯電纜,啟動電源后，首先查看水泵電機上部所標箭頭應與轉動方向一致，否則調換二相線的相序。

5、不要在接有大功率中高頻設備的同一變壓器供電回路中安裝使用本設備。

6、打開磁粉探傷機對設備內部進行維護保養時之前應將電源斷掉。
