本磁粉探傷機屬于大型無損檢測設備，且屬于非標設備，本機不一定適合貴公司的使用，請提供所需檢測零件的外型尺寸，我公司技術人員會第一時間與您溝通，給您提供詳細的設備方案及準確價格，確保您所采購設備符合貴公司的需要。

我們非常感謝您對我公司的信任與支持，我們承諾絕不為了減少成本，降低用料標配，絕不以次充好，在設備細節上不斷深究，確保給客戶提供理想性價比的設備。

概述：

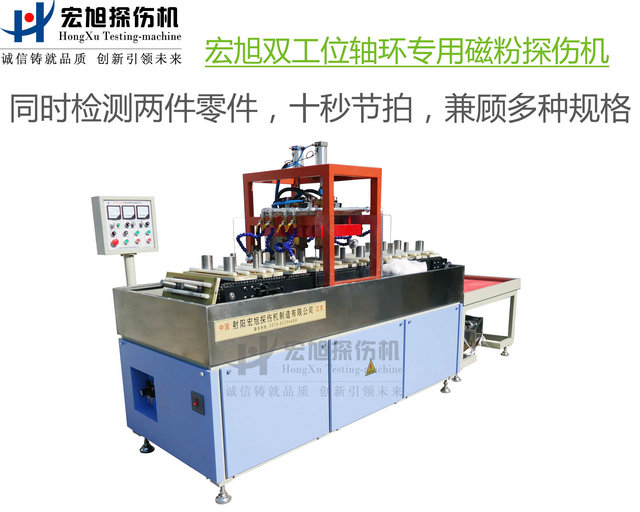

宏旭雙工位軸環專用熒光磁粉探傷機，采用流水線設計，約十秒鐘兩件的速度,滿足十二小時工作時長，適用于各類軸承套圈及相似環類件的大批量無損檢測。

本機根據磁化原理設計制造而成，符合JB/T8290-2011《磁粉探傷機》標準。

設備特點：

1、可對環類鐵磁性零件磁粉探傷的無損檢測設備；

2、配有兩種類型雙接軸多組磁化組件，可滿足多種規格環形件的無損檢測，無繁瑣更換的麻煩；

3、接軸可根據需要，自由更換，便于維護及特殊規格環形件的檢測需要；

4、具有流水線自動輸送檢測功能；

5、具有無電流自動報警功能，防止漏檢測；

6、周、縱向磁化電流分別可調；

7、具有自動及單步程序控制功能；

8、設備采用隔離變壓器向周縱向磁化裝置提供36V電源，低電壓輸出，安全可靠，工作壽命長。

9、設備配有控制主控制面板、輔助控制面板與腳踏開關三種控制方式，協同控制，解放雙手，易于操作。

10、配套專用觀察臺，用于磁化后環類件的批量檢測；

11、配有UV365/LED高強度紫外線探傷燈，距工件表面380mm處，輻照強度不低于4000μw/cm2。

12、磁懸液儲液箱外置，配有腳輪，儲液量大且易于磁懸液的更換；

13、檢測線自身無退磁功能，需配套專用輸送帶式退磁機；

14、設備主框架及外殼均采用噴塑處理，耐熱耐腐蝕，易于清潔。

工藝流程：

      上料  → 輸送  → 氣缸氣動夾緊  → 噴液磁化 → 松夾輸送 → 觀察 → 退磁機遠離退磁

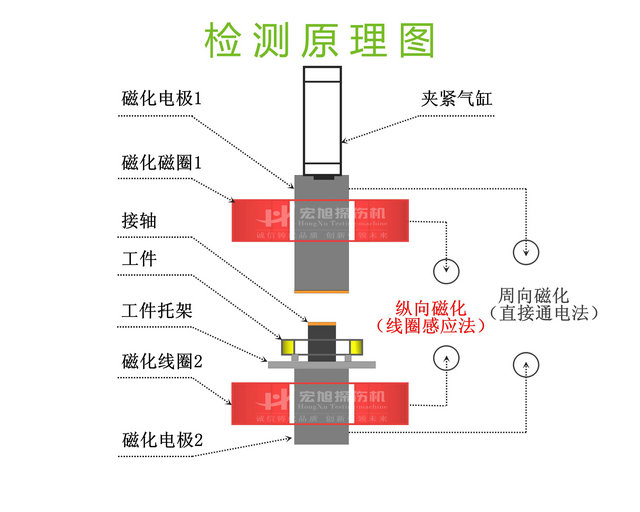

檢測原理：

本機周向磁化，采用中心導體法(上下結構)；縱向磁化采用線圈感應法。

 中心導體法可檢測環形零件的縱向裂紋缺陷；

（中心導體法：是將磁化芯棒穿入環形工件的孔中，并置于孔的中心，電流從芯棒上通過，形成周向磁場。所以又叫電流貫通法、穿棒法和芯棒法。由于是感應磁化，可用于檢查空心工件內、外表面與電流平行的縱向不連續性和端面的徑向的不連續性。對于小環件，可一次多只檢測。）

線圈感應法可檢測零件的周向裂紋缺陷。

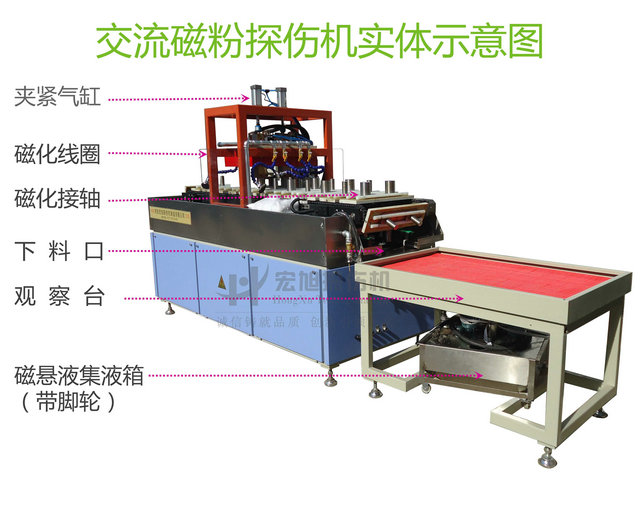

設備組成：

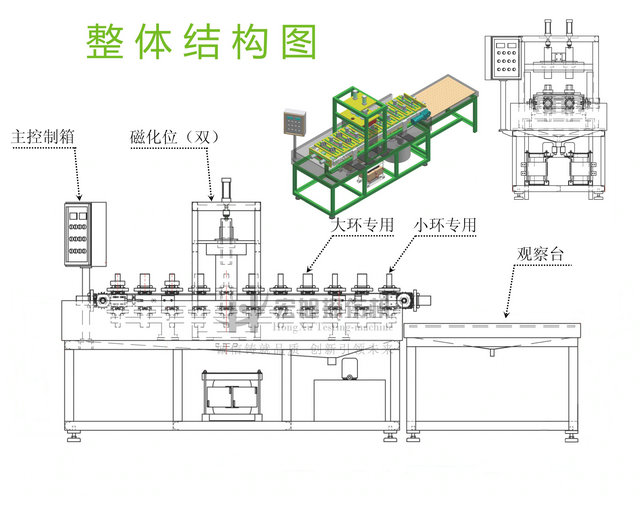

       HCDG-4000型雙工位軸環專用熒光磁粉探傷機，采用機電一體結構，機械主體框架均采用優質槽鋼材料焊接而成，鋼性好，結構牢固，不變形。由輸送機構、周向（中心導體）磁化裝置、縱向（線圈感應）磁化裝置、磁懸液噴灑及回收裝置、觀察臺、暗室等組成。

       機電一體設計，電路控制系統及周、縱向磁化電源變壓器，均安置在設備床身內部，配套主控制面板、輔助控制面板及腳踏開關，操作簡單方便。

注明：本檢測線機型需額外配備一臺輸送式退磁機。

控制系統：

本機配有主控制面板、輔助控制面板、腳踏開關三種控制方式，均以小型工業可編程控制器PLC為核心，可對設備進行自動或手動操作。
