軸承套圈磁粉探傷機配主控制與輔助控制面板的圖示功能說明

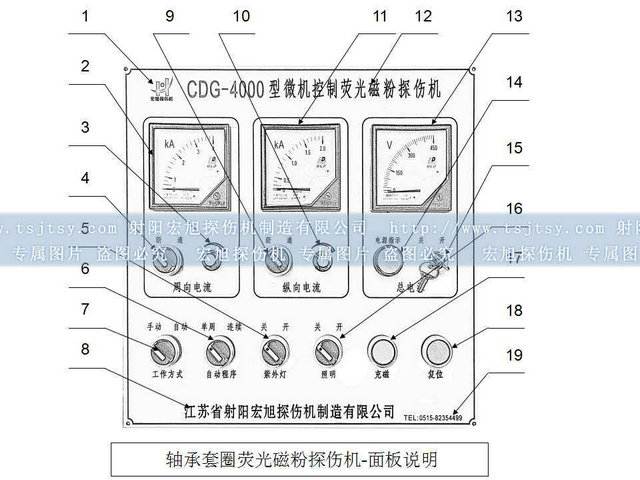

主控制面板圖示說明：
|
| ||
|
1、公司標志 |
8、公司名稱 |
14、電源指示 |
|
2、周向電流指示表 |
9、縱向通斷開關 |
15、電源開關 |
|
3、周向電流調節電位器 |
10、縱向電流調節電位器 |
16、照明開關 |
|
4、周向通斷開關 |
11、縱向電流指示表 |
17、充磁按鈕 |
|
5、紫外燈開關 |
12、探傷機型號 |
18、復位按鈕 |
|
6、單周/連續 切換開關 |
13、電源電壓表 |
19、聯系電話 |
|
7、手動/自動 切換開關 |
|
|
詳細說明：
|
序號 |
名稱 |
功能說明 |
|
1 |
公司標志 |
指示“射陽宏旭探傷機制造有限公司”公司標志 |
|
2 |
周向電流指示表 |
指示周向磁化電流大小 |
|
3 |
周向電流調節電位器 |
調節周向電流大小 |
|
4 |
周向通斷開關 |
接通時允許周向磁化，斷開時不允許周向磁化 |
|
5 |
紫外燈開關 |
可對紫外燈開關控制 |
|
6 |
單周/連續 切換開關 |
在“自動”狀態下控制自動程序是單循環或連續循環運行 |
|
7 |
手動/自動 切換開關 |
切換探傷機“手動”“自動”狀態 |
|
8 |
公司名稱 |
指示“射陽宏旭探傷機制造有限公司”公司名 |
|
9 |
縱向通斷開關 |
接通時允許縱向磁化，斷開時不允許縱向磁化 |
|
10 |
縱向電流調節電位器 |
調節縱向磁勢的大小 |
|
11 |
縱向電流指示表 |
指示縱向磁化磁勢大?。ㄖ甘倦娏鞒艘跃€圈匝數） |
|
12 |
探傷機型號 |
指示探傷機具體型號 |
|
13 |
電源電壓表 |
指示電源電壓是否正常 |
|
14 |
電源指示 |
指示探傷機接通電源 |
|
15 |
電源開關 |
為探傷機工作電源開關， 右旋為開，左旋為關 |
|
16 |
日光燈開關 |
可對日光燈開關控制 |
|
17 |
充磁按鈕 |
在“手動”狀態下按下對工件充磁 |
|
18 |
復位按鈕 |
在“自動”狀態下按下按鈕將自動程序復位初始狀態。 |
|
19 |
聯系電話 |
標名公司聯系電話 |

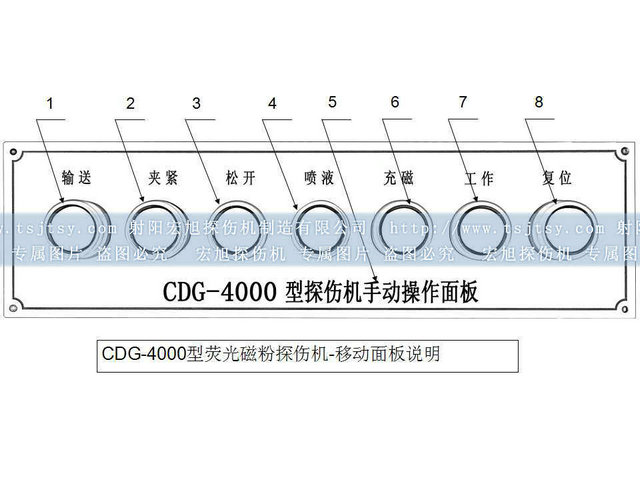

輔助面板圖示說明：
|
| |||
|
1、輸送按鈕 |
2、夾緊按鈕 |
3、松夾按鈕 |
4、噴液按鈕 |
|
5、型號名稱 |
6、充磁按鈕 |
7、工作按鈕 |
8、復位按鈕 |
詳細說明：
|
序號 |
名稱 |
功能說明 |
|
1 |
輸送按鈕 |
在“手動”狀態下按下控制檢測線的起動與停止 |
|
2 |
夾緊按鈕 |
在“手動”狀態下按下控制電極夾緊。 |
|
3 |
松夾按鈕 |
在“手動”狀態下按下控制電極松開。 |
|
4 |
噴液按鈕 |
在“手動”狀態下按下不動控制磁懸液的噴灑，松開停止噴灑。 |
|
5 |
型號名稱 |
指示探傷機的型號與標牌名稱 |
|
6 |
充磁按鈕 |
在“手動”狀態下按下持續控制探傷機的磁化功能開啟，松開停止。 |
|
7 |
工作按鈕 |
在“手動”狀態下按下持續控制探傷機的磁化功能開啟，松開停止。 注明：連續磁化時間不能超過2秒 |
|
在“自動”狀態下按下，探傷機進入循環往復的自動程序工作。 | ||
|
8 |
復位按鈕 |
在“手動”“自動”狀態下按下立即停止當前的工序動作，進入待機狀態 |
