HCDG-5000型微機控制閉路磁軛探傷機的特點
一、簡介：

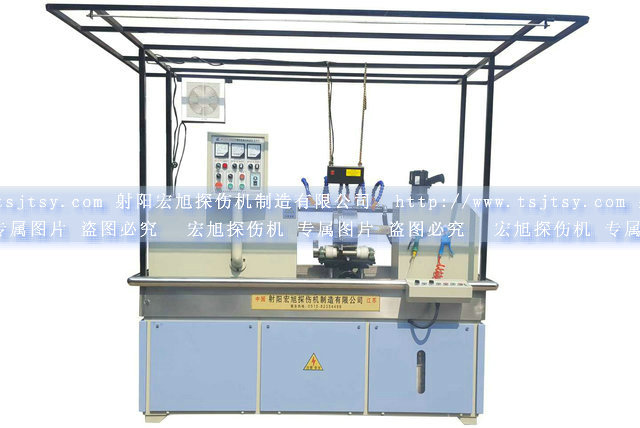

HCDG-5000微機控制閉路磁軛探傷機(以下簡稱HCDG-5000型探傷機）是射陽宏旭探傷機制造有限公司與需求廠家攜手開發設計出的一款車轂等環形類鐵磁性零部件無損檢測專用磁粉探傷機，專用于檢測車轂等環形件表面和近表面因鍛壓、拉伸、淬火、研磨、疲勞而引起的裂痕及夾渣等的細微缺陷?？捎糜谑蜋C械、汽車、航空、內燃機、鐵道等行業環形類鐵磁性零部件無損檢測。
二、功能：
1、HCDG-5000型探傷機具有周向磁化電流可調功能。
2、HCDG-5000型探傷機具有縱向磁化電流可調功能。
3、HCDG-5000型探傷機具有手動、自動兩種工作模式切換功能。
4、HCDG-5000型探傷機具有周向磁化、縱向磁化、復合磁化三種磁化方式切換功能。
5、HCDG-5000型探傷機具有連續法及剩磁法兩種檢測功能選擇。
6、HCDG-5000型探傷機具有單次操作缺陷通檢功能。
7、HCDG-5000型探傷機具有檢測車轂、接箍等環形件內外表面及近表面肉眼看不到的極細微的缺陷功能。
8、HCDG-5000型探傷機具有退磁功能。
9、HCDG-5000型探傷機具有非接觸式缺陷檢測功能。
10、HCDG-5000型探傷機具有斷電相位控制、接地保護、漏電保護、過流過壓保護等功能。
11、HCDG-5000型探傷機具有氣缸夾緊功能。
12、HCDG-5000型探傷機具有磁化后清晰顯示國家磁粉探傷A型標準試片功能。
13、HCDG-5000型探傷機具有180°旋轉觀察磁痕功能。
14、HCDG-5000型探傷機具有通用多尺寸環形件功能。
三、特點：

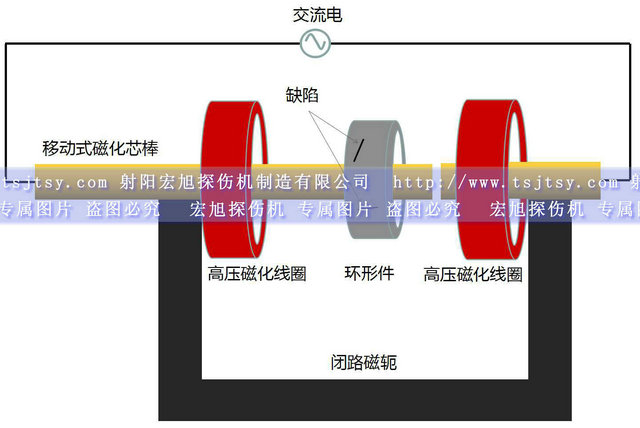

1、HCDG-5000型探傷機周向磁化采用閉路磁軛中心導體法自動穿棒，保證環形件磁化不被打火燒傷，不會發生形變，能夠檢測環形件的內外表面3mm深的極細微缺陷。

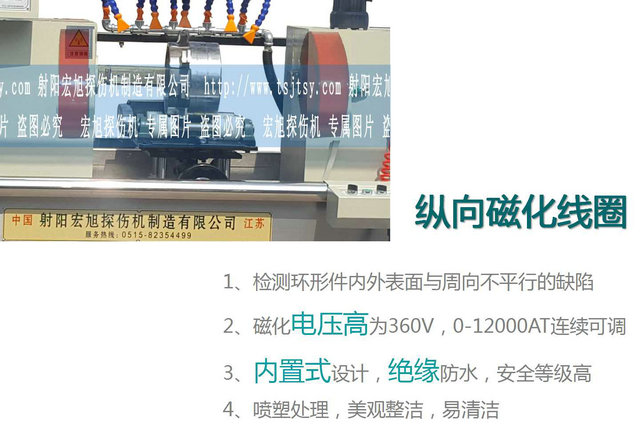

2、縱向磁化采用內置高壓線圈感應磁化，直接將380V交流電連接到高壓磁化線圈，簡單省事。

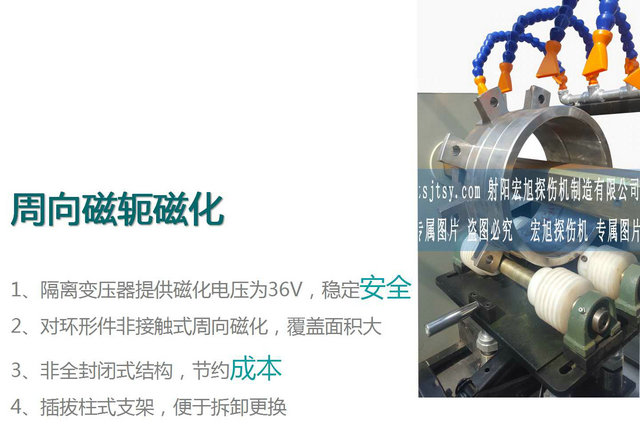

3、HCDG-5000型探傷機采用隔離變壓器輸出36V電源作為周向磁化裝置的輸入，閉路磁軛電路安全性高，且磁化電流大，檢測周向缺陷顯示更加清晰。

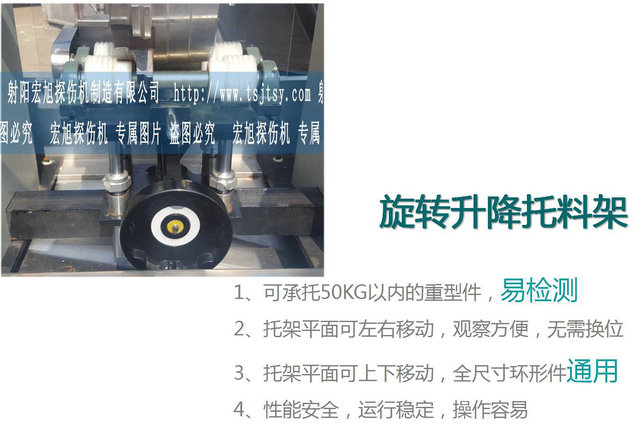

4、HCDG-5000型探傷機采用宏旭探傷機獨家研制的專用旋轉升降托架，支持大型、重型環形件的承托、旋轉、移動。

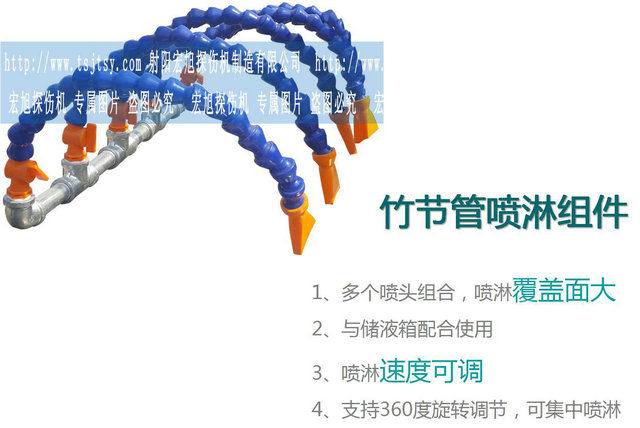

5、HCDG-5000型探傷機采用萬向竹節管噴淋裝置，支持360°旋轉噴頭，支持流量調節，可針對環形件內表面覆蓋式噴淋，實現環形件內表面的全檢。
6、HCDG-5000型探傷機增配腳踏啟動功能，實現手動和腳踏的雙重選擇，通用性更高，細節考慮全面。
7、HCDG-5000型探傷機整機均采用優質銅芯線，保證產品性能，增大耐受值。

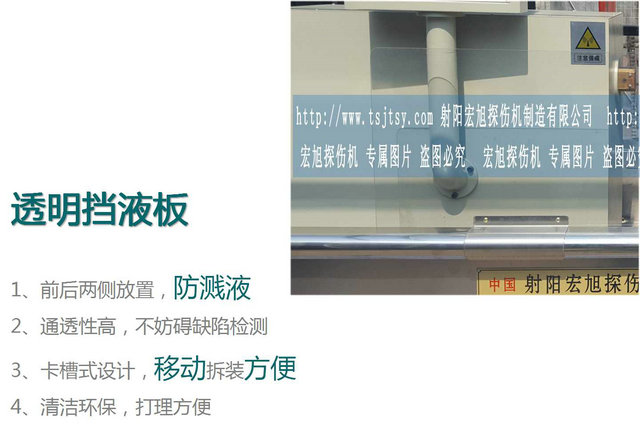

8、HCDG-5000型探傷機采用卡槽式擋液板，移動方便，著重防濺液。
