CJE-2A型電磁軛馬蹄式探傷儀

安

裝

調

試

說

明

射陽宏旭探傷機制造有限公司

概述：

CJE-2A型電磁軛馬蹄式探傷儀屬于于交流機型。

整機采用可控硅作無觸點開關，噪音小、壽命長、操作簡單方便、適用性強，工作穩定。

一、主要性能特點

1、CJE-2A型電磁軛馬蹄式探傷儀是具有多種磁化方式的磁粉探傷設備。

2、儀器配合A/D/E探頭可對各類平面、曲面、內外角等部位進行檢測。

3、儀器采用可控硅作無觸點開關，噪音小、壽命長、操作簡單方便、適用性強，工作穩定。

4、儀器采用隔離變壓器向探頭提供36V電源，低電壓輸出，安全可靠，工作壽命長。

5、適用于船體、壓力容器、管道、橋梁、球罐、平板等制造業對平焊逢和角焊逢進行整體或局部探傷。

6、儀器配合環形線圈可具有退磁功能。

7、適合不允許通電起弧的表面零件探傷

8、結構緊湊，輕便便捷式設計。

9、儀器外殼表面均采用噴塑處理，耐熱耐腐蝕，易于清潔。

10、具有便攜式探傷儀機種的一切優點。

11、可配A、D、O三種型號探頭。

二、主要技術指標

三、使用說明

3.1操作面板

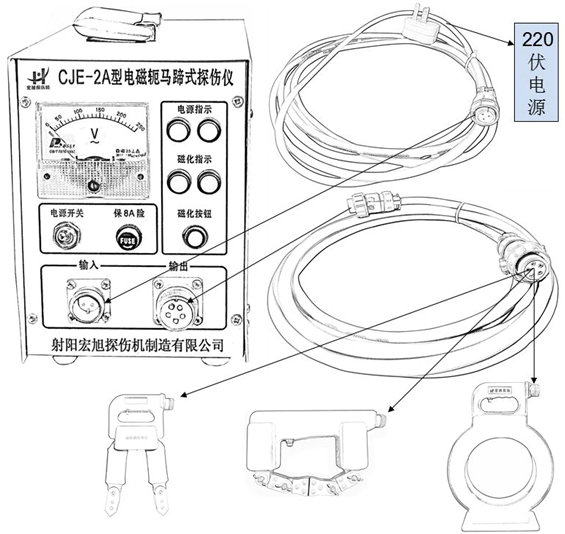

3.2連接簡圖

四、操作使用

操作前請熟讀隨機說明書1-2遍，嚴格按照說明書指示進行安裝操作。

1、了解CJE-2A型電磁軛馬蹄式探傷儀的面板說明：

    參見3.1節面板說明。

2、參見3.2節連接簡圖，將電源電纜的三芯插頭插入儀器“電源輸入”的三芯插座內，電源電纜的另一頭插入交流220V的電網配電板插座內，打開電源開關，電源指示燈亮，整機電源接通。

3、將探頭電纜上的五芯插頭插入儀器“電流輸出”的五芯插座內；

 ！ 4、探頭磁極面應和被探工件表面接觸，方可按動手把上的“充磁”按鈕S3，這時“充磁指示”燈V8、V9亮，表明被探工件已被磁化；

5、手持探頭對準貼有試片（或試塊）的工件，噴灑磁懸液。按下探頭上的按鈕開關，工件被磁化，試片上的裂紋磁痕能清晰顯示；

 ！6、儀器面板上的旋鈕開關切勿在充磁時調整，否則易損壞器件；

    7、做電磁軛探頭吸力試驗時，也應將活動關節螺釘放松，保證二磁極緊貼試塊表面；做馬蹄探頭吸力試驗時，應有和探頭面吻合的特殊試塊，感覺是否有吸力，做磁環試驗時，線圈內應放入工件充磁，感覺是否有吸力；（磁環不宜空載，否則電流太大易燒主變壓器及元器件）；

 8、探頭的關節轉動部分每次檢測后需及時清潔入少量潤滑油，以防銹蝕確保下次的正常使用；

 ！  9、儀器為斷續工作制。如使用過程中發生過熱，應停止工作一段時間，待冷卻后方可再次使用。

 ！ 10、在探頭離開被探工件表面時，應及時松開探頭手把上的按鈕開關，防止空載時電源過大而損壞儀器。

11、儀器停用時，應關斷電源開關S1，在電網配電板上撥下儀器電纜插頭。

五、注意事項

 ！  1、儀器到用戶手里，開箱后，應首先通讀使用說明書1－2遍，基本掌握儀器原理，使用方法，接著按照裝箱單檢查設備附件是否齊全，再檢查儀器是否完好，量好或確認電網配電板的電壓是否為220V，一切檢查無誤后，再插電源插頭，打開電源開關，電源指示燈亮，說明儀器正常。

 ！   2、探頭應和被探工件接觸時（不充許空載通電）探頭上的開關才能打開，對工件磁化，否則探頭線圈中電流很大，易燒壞保險線和雙向可控硅，或燒壞探頭線圈。

3、探頭靈敏度的檢驗，正式探傷前，首先是檢驗探傷靈敏度，將（30/100）A型標準試片置于被探工件表面上，并用透明窄膠帶粘牢試片的邊緣，然后用手壓緊探頭移動使試片置在探頭中心部位、按探頭上的K3開關，通電磁化噴灑磁懸液在標準試片上顯示清晰，則表明CJE-2A型電磁軛馬蹄式探傷儀探傷靈敏度及磁懸液的配制均符合要求。

4、若需要調節磁極間距時，松動可調關節上的蝶形螺母來改變磁極間距，然后將螺母旋緊才能工作。
